INFORME
MES DE AGOSTO
ELECTRONICA BASICA
ELECTRONICA BASICA
APLICACIONES
DE LA ELECTRONICA
OBJETIVO:
Que
los lectores sepan la utilidad de los componentes eléctricos y su función.
Aplicaciones
de la electrónica
La
electrónica desarrolla en la actualidad una gran variedad de tareas. Los
principales usos de los circuitos electrónicos, son el control, el procesado,
la distribución de información, la conversión y la distribución de la energía
eléctrica.
Estos
dos usos implican la creación o la detección de campos eléctricos magnéticos y
corrientes eléctricas. Entonces se puede decir q la electrónica abarca en
general las siguientes áreas de aplicación:
·
Electrónica
de potencia
·
Electrónica
de control
·
Telecomunicaciones
Sistemas electrónicos
Un sistema electrónico se puede dividir en tres partes o bloques
fundamentales:
–Bloque de entrada; a través del cual el sistema recibe la información que
va a procesar o las variables que determinan su funcionamiento.
–Bloque de proceso; en el que se realizan las operaciones necesarias para
gobernar los actuadores
–Bloque de salida; se encarga de realizar la acción final correspondiente
al objetivo deseado
DISPOSITIVOS DE MANDO Y REGULACIÓN
Mando:
–Un sistema
de mando electrónico recibe información (órdenes de mando) desde los elementos
de entrada y actúa sobre los elementos de salida.
–Si el
elemento de salida funciona correctamente y no hay ninguna perturbación, se
consigue el objetivo deseado.
–El sistema,
en realidad, no es capaz de comprobarlo
Regulación:
–En un sistema de regulación el bloque de entrada también recibe
información
de lo que está ocurriendo en la salida. Recibe una señal de “realimentación
”.
–De esta forma el bloque de proceso es consciente de si se han producido
desviaciones en la salida y puede reaccionar para corregirlas
Elementos Básicos
En un circuito electrónico pueden intervenir muchos elementos diferentes.
Los más habituales son
–Resistencias
–Condensadores
–Diodos
–Transistores
Resistencias
·
Son
elementos que presentan mayor o menor oposición al paso de la corriente
eléctrica.
·
Se colocan
en los circuitos para limitar la intensidad de corriente.
·
Se mide en
ohmios
Existen
resistencias de muchos tipos, cada una con un proceso de fabricación diferente
y/o diseñada para una aplicación concreta
Resistencias
Fijas
De hilo bobinado
Carbón prensado
Película de carbón
Película óxido metálico
Película metálica
Metal vidriado
Resistencias
Variables
– Potenciómetro
– Ajustables
– Reóstatos
– Dependientes
LDR
VDR
NTC
PTC
Condensadores
·
Están
formados por dos placas paralelas de un material conductor separadas por un
aislante.
·
Son
elementos capaces de almacenar energía eléctrica en forma de un campo eléctrico
(d.d.p. Entre sus placas).
·
Existen
condensadores de muchos tipos, diferenciados por el proceso de fabricación y
los materiales empleados.
·
La capacidad
de un condensador se mide en Faradios, aunque como esta unidad en la práctica
resulta demasiado grande, es habitual emplear sus submúltiplos (mF, μF, nF y
pF).
Condensadores
Fijos
–No
polarizados
– Cerámicos
– De poliéster
– Multicapa
–Polarizados
– De tántalo
– Electrolítico
Condensadores
Variables
– De aire
– Trimmer
Se utiliza
en:
–filtros de fuentes de alimentación
–temporizadores
–sintonizadores de radio
–circuitos de arranque de motores
etc.
Diodos
·
Son
dispositivos fabricados con material semiconductor (silicio o germanio) que
permiten el paso de la corriente eléctrica a través de ellos en una sola
·
dirección.
·
Dispone de
dos terminales denominados “ánodo” y “cátodo”.
·
La corriente
(convencional) solo puede circular de ánodo a cátodo
Diodos
Polarización
directa:
–El diodo se
comporta como un interruptor cerrado.
–La
corriente lo atraviesa y entre sus extremos cae una tensión de unos 0,7V
–Una
característica importante del diodo es la máxima corriente que admite.
Superado
este valor el componente se destruye.
Polarización
inversa:
–El diodo se
comporta como un interruptor abierto.
–Bloquea el
paso de la corriente.
–Otra
característica importante del diodo es la máxima tensión que soporta entre sus
extremos. Superado este valor el componente se destruye.
Existen
diodos de muchos tipos con diferentes características:
–Rectificadores
·
de baja
potencia
·
de potencia
·
puente

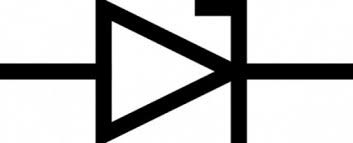

–zener
–LED
–Fotodiodos
etc.
Se utiliza
en:
– rectificadores de fuentes de
alimentación
–detección de movimiento
–señalización
–visualizadores alfanuméricos
etc.
Transistores
·
Son
componentes fabricados con material semiconductor (Si o Ge).
·
Disponen de
tres terminales, llamados “colector” ( c), “base” (b) y “emisor” (e).
La
resistencia que presenta entre colector y emisor depende de la corriente
aplicada a la base. Es por tanto una resistencia controlada por corriente cuyo
valor puede ser desde unos pocos óhmios (interruptor cerrado) hasta decenas de
megaóhmios (interruptor abierto abierto).
Tipos de
transistores:
–Por su
construcción
Uniunión (UJT)
Bipolares (PNP o NPN)
De efecto de campo (FET)
MOS
etc.
–Por su
potencia máxima de trabajo
Baja señal
Media potencia
Potencia
·
El
transistor tiene aplicación en todo tipo de circuitos electrónicos:
–Amplificadores
·
De Audio
·
De señal de
sensores de todo tipo
–
Accionamiento De Relés
–Interruptores
Electrónicos
–Osciladores
Etc.
TENSIÓN ELECTRICA
Imaginemos
que tenemos dos cuerpos, uno “A” y otro “B”. El cuerpo A está cargado
positivamente(tiene defecto de electrones) y el cuerpo B está cargado
negativamente(tiene exceso de electrones). Se dice que el cuerpo A tiene un
potencial positivo, y que el cuerpo B tiene un potencial negativo. Entre ambos
cuerpos se dice que tenemos una diferencia de potencial(d.d.p.).
Unimos el
cuerpo A con el cuerpo B mediante un conductor;¿qué va a suceder?; como sabemos
cargas de un mismo signo se repelen y cargas de signo contrario se atraen; en
este caso tenemos cargas de signo contrario, por tanto el cuerpo A atraerá a
los electrones que hay en exceso en el cuerpo B, por lo que se establece el
paso de una corriente eléctrica desde el cuerpo B al A.
Para que en un circuito eléctrico se produzca una circulación de cargas y por tanto el paso de una corriente eléctrica es necesario que tengamos una diferencia de potencial(d.d.p). La diferencia de potencial se expresa en voltios(V).
Para comprenderlo mejor, imaginemos un símil hidráulico. Tenemos dos depósitos con agua “A” y “B”, uno está a una altura “h1” y el otro a otra altura ”h2” y entre ellos hay una “diferencia de alturas”. Como sabemos el agua comenzará a circular desde el depósito más alto al más bajo. Para que el agua circule(en electricidad circularían cargas) es necesario que entre los dos depósitos tengamos una “diferencia de alturas” que en el caso eléctrico se le llama diferencia de potencial. En el símil hidráulico se dice que circula una corriente de agua, en electricidad se dice que circula una corriente eléctrica.
Para que en un circuito eléctrico se produzca una circulación de cargas y por tanto el paso de una corriente eléctrica es necesario que tengamos una diferencia de potencial(d.d.p). La diferencia de potencial se expresa en voltios(V).
Para comprenderlo mejor, imaginemos un símil hidráulico. Tenemos dos depósitos con agua “A” y “B”, uno está a una altura “h1” y el otro a otra altura ”h2” y entre ellos hay una “diferencia de alturas”. Como sabemos el agua comenzará a circular desde el depósito más alto al más bajo. Para que el agua circule(en electricidad circularían cargas) es necesario que entre los dos depósitos tengamos una “diferencia de alturas” que en el caso eléctrico se le llama diferencia de potencial. En el símil hidráulico se dice que circula una corriente de agua, en electricidad se dice que circula una corriente eléctrica.
A la d.d.p.
también se le conoce con otros nombres:
Fuerza Electromotriz (f.e.m). Para entender el significado de estas palabras podemos decir que es una fuerza especial (Fuerza) de origen eléctrico (Electro) que mueve(Motriz) a los electrones en un circuito eléctrico, es decir provoca la circulación de corriente eléctrica.
Tensión, Voltaje, son otros nombres que se manejan, cuando se emplean estos nombres se suele utilizar la letra U para designarlos.
En cualquier caso la unidad empleada es el voltio (V).
Ejemplos:
d.d.p. = 200 V (Diferencia de potencial de 200 V)
f.e.m. = 24 V (Fuerza electromotriz de 24 V)
U = 100 V (Tensión o voltaje de 100 V)
Clases de tensión eléctrica.-
Básicamente existen dos tipos de tensión eléctrica, la tensión continua y la tensión alterna, que provocan que circule una intensidad continua o alterna.
d.d.p. = 200 V (Diferencia de potencial de 200 V)
f.e.m. = 24 V (Fuerza electromotriz de 24 V)
U = 100 V (Tensión o voltaje de 100 V)
Clases de tensión eléctrica.-
Básicamente existen dos tipos de tensión eléctrica, la tensión continua y la tensión alterna, que provocan que circule una intensidad continua o alterna.
La tensión continua
la producen dínamos, pilas, baterías, acumuladores.
La tensión
alterna la producen los generadores de C.A (alternadores).Dichas tensiones se
representan mediante un símbolo eléctrico, como se muestra en las siguientes
figuras.
Tensión Alterna
CORRIENTE ELECTRICA
Se debe al movimiento de las cargas (normalmente electrones) en el interior del material. En el Sistema Internacional de Unidades se expresa en C/s (culombios sobre segundo), unidad que se denomina amperio.
Una corriente eléctrica, puesto que se trata de un movimiento de cargas, produce un campo magnético, un fenómeno que puede aprovecharse en el electroimán.
El instrumento usado para medir la intensidad de la corriente eléctrica es el galvanómetro que, calibrado en amperios, se llama amperímetro, colocado en serie con el conductor cuya intensidad se desea medir.
Lo que conocemos como corriente eléctrica no es otra cosa que la circulación de cargas o electrones a través de un circuito eléctrico cerrado, que se mueven siempre del polo negativo al polo positivo de la fuente de suministro de fuerza electromotriz (FEM).
 En un circuito eléctrico cerrado la. corriente circula siempre del polo. negativo al polo positivo de la. fuente de fuerza electromotriz. (FEM), |
Quizás hayamos oído hablar o leído en algún texto que el sentido convencional de circulación de la corriente eléctrica por un circuito es a la inversa, o sea, del polo positivo al negativo de la fuente de FEM. Ese planteamiento tiene su origen en razones históricas y no a cuestiones de la física y se debió a que en la época en que se formuló la teoría que trataba de explicar cómo fluía la corriente eléctrica por los metales, los físicos desconocían la existencia de los electrones o cargas negativas. Al descubrirse los electrones como parte integrante de los átomos y principal componente de las cargas eléctricas, se descubrió también que las cargas eléctricas que proporciona una fuente de FEM (Fuerza Electromotriz), se mueven del signo negativo (–) hacia el positivo (+), de acuerdo con la ley física de que "cargas distintas se atraen y cargas iguales se rechazan".
Debido al
desconocimiento en aquellos momentos de la existencia de los electrones, la
comunidad científica acordó que, convencionalmente, la corriente eléctrica se
movía del polo positivo al negativo, de la misma forma que hubieran podido
acordar lo contrario, como realmente ocurre. No obstante en la práctica, ese
“error histórico” no influye para nada en lo que al estudio de la corriente
eléctrica se refiere.
|
RESISTENCIA
ELECTRICA
Resistencia eléctrica es toda oposición que
encuentra la corriente a su paso por un circuito eléctrico cerrado, atenuando
o frenando el libre flujo de circulación de las cargas eléctricas o
electrones. Cualquier dispositivo o consumidor conectado a un circuito
eléctrico representa en sí una carga, resistencia u obstáculo para la
circulación de la corriente eléctrica.
|
|
Normalmente
los electrones tratan de circular por el circuito eléctrico de una forma más
o menos organizada, de acuerdo con la resistencia que encuentren a su paso.
Mientras menor sea esa resistencia, mayor será el orden existente en el
micromundo de los electrones; pero cuando la resistencia es elevada,
comienzan a chocar unos con otros y a liberar energía en forma de calor. Esa
situación hace que siempre se eleve algo la temperatura del conductor y que,
además, adquiera valores más altos en el punto donde los electrones
encuentren una mayor resistencia a su paso.
|
Comportamientos ideales y reales
Una resistencia ideal es un elemento pasivo que disipa energía en forma de calor según la ley de Joule. También establece una relación de proporcionalidad entre la intensidad de corriente que la atraviesa y la tensión medible entre sus extremos, relación conocida como ley de Ohm:
Comportamiento en corriente continua
Una resistencia real en corriente continua (CC) se comporta prácticamente de la misma forma que si fuera ideal, esto es, transformando la energía eléctrica en calor por efecto Joule. La ley de Ohm para corriente continua establece que:
Comportamiento en corriente alterna
Como se ha comentado anteriormente, una resistencia real
muestra un comportamiento diferente del que se observaría en una resistencia
ideal si la intensidad que la atraviesa no es continua. En el caso de que la
señal aplicada sea senoidal, corriente alterna (CA), a bajas frecuencias se observa que una
resistencia real se comportará de forma muy similar a como lo haría en CC,
siendo despreciables las diferencias. En altas frecuencias el comportamiento es
diferente, aumentando en la medida en la que aumenta la frecuencia aplicada, lo
que se explica fundamentalmente por los efectos inductivos que producen los
materiales que conforman la resistencia real.
Por ejemplo, en una
resistencia de carbón los efectos inductivos solo provienen de los propios
terminales de conexión del dispositivo mientras que en una resistencia de tipo
bobinado estos efectos se incrementan por el devanado de hilo resistivo
alrededor del soporte cerámico, además de aparecer una cierta componente
capacitiva si la frecuencia es especialmente elevada. En estos casos, para
analizar los circuitos, la resistencia real se sustituye por una asociación
serie formada por una resistencia ideal y por una bobina
también ideal, aunque a veces también se les puede añadir un pequeño condensador
ideal en paralelo con dicha asociación serie. En los conductores, además,
aparecen otros efectos entre los que cabe destacar el efecto pelicular.
Dispositivos analógicos.
·
Amplificador operacional: amplificación, regulación, conversión de señal,
conmutación.
Se trata de un dispositivo electrónico (normalmente se
presenta como circuito integrado) que tiene dos entradas y una salida.
La salida es la diferencia de las dos entradas
multiplicada por un factor (G) (ganancia):
Vout = G·(V+ − V−)el más conocido y comúnmente aplicado es el UA741 o LM741.
Vout = G·(V+ − V−)el más conocido y comúnmente aplicado es el UA741 o LM741.
El primer amplificador operacional monolítico, que
data de los años de 1960, fue el Fairchild μA702 (1964).
El A.O. ideal tiene una ganancia infinita, una impedancia de
entrada infinita, un ancho de banda también infinito, una impedancia de
salida nula, un tiempo de respuesta nulo y ningún ruido. Como la impedancia de
entrada es infinita también se dice que las corrientes de entrada son
cero.
Un condensador (capacitor nombre por el cual se
le conoce frecuentemente en el ámbito de la electrónica y otras
ramas de la física aplicada), es un dispositivo pasivo, utilizado en
electricidad y electrónica, capaz de almacenar energía sustentando un. Está
formado por un par de superficies conductoras, generalmente en forma de láminas
o placas, en situación de influencia (esto es, que todas las
líneas de campo eléctrico que parten de una van a parar a la otra)
separadas por un material dieléctrico o por el vació. Las
placas, sometidas a una diferencia de potencial, adquieren una determinada
carga eléctrica, positiva en una de ellas y negativa en la otra, siendo
nula la variación de carga total. Aunque desde el punto de vista físico un
condensador no almacena carga ni corriente eléctrica, sino
simplemente energía mecánica latente; al ser introducido en un
circuito se comporta en la práctica como un elemento "capaz" de
almacenar la energía eléctrica que recibe durante el periodo de
carga, la misma energía que cede después durante el periodo de descarga.
Un diodo es un
componente electrónico de dos terminales que permite la circulación
de la corriente eléctrica a través de él en un solo sentido. Este
término generalmente se usa para referirse al diodo semiconductor, el más común en la actualidad; consta de una
pieza de cristal semiconductor conectada a dos terminales eléctricos. El
diodo de vació (que actualmente ya no se usa, excepto para
tecnologías de alta potencia) es un tubo de vació con dos electrodos:
una lámina como ánodo, y un cátodo.
De forma simplificada, la curva característica de un diodo (I-V) consta de
dos regiones: por debajo de cierta diferencia de potencial, se comporta como un
circuito abierto (no conduce), y por encima de ella como un circuito cerrado
con una resistencia eléctrica muy pequeña. Debido a este
comportamiento, se les suele denominar rectificadores, ya que son dispositivos
capaces de suprimir la parte negativa de cualquier señal, como paso inicial
para convertir una corriente alterna en corriente continua.
Los primeros diodos eran válvulas o tubos de vacío, también
llamados válvulas termoiónicas constituidos por dos
electrodos rodeados de vacío en un tubo de cristal, con un aspecto similar al de las
lámparas incandescentes.
Al igual que las lámparas incandescentes, los tubos de vacío tienen un
filamento (el cátodo) a través del cual circula la corriente,
calentándolo por efecto Joule. El filamento está tratado con oxido de bario, de
modo que al calentarse emite electrones al vacío circundante los cuales
son conducidos electrostáticamente hacia una placa, curvada por un muelle
doble, cargada positivamente (el ánodo), produciéndose así la conducción.
Evidentemente, si el cátodo no se calienta, no podrá ceder electrones. Por esa
razón, los circuitos que utilizaban válvulas de vacío requerían un tiempo para
que las válvulas se calentaran antes de poder funcionar y las válvulas se
quemaban con mucha facilidad.
Diodo Zener: regulación de tensiones.
El diodo Zener esta
hecho de cromo que se ha construido para que funcione en las zonas de
rupturas. El diodo Zener es la parte esencial de los reguladores
de tensión casi constantes con independencia de que se
presenten grandes variaciones de la tensión de red, de
la resistencia de carga y temperatura.
Si el voltaje de la fuente es inferior a la del diodo éste no puede hacer
su regulación característica.
Un inductor, bobina o reactor es un
componente pasivo de un circuito eléctrico que, debido al fenómeno
de la autoinduccion , almacena energía en forma de campo
magnetico.
Un potenciómetro es
un resistor cuyo valor de resistencia es variable. De esta manera,
indirectamente, se puede controlar la intensidad de la corriente que fluye
por un circuito si se conecta en paralelo, o la diferencia de potencial al
conectarlo en serie.
Normalmente, los potenciómetros se utilizan en circuitos de poca corriente.
Para circuitos de corrientes mayores, se utilizan los reostatos, que pueden
disipar más potencia.
Dispositivos
digitales
Un biestable, es un multivibrador capaz de permanecer en uno de dos estados posibles durante un tiempo indefinido en ausencia de perturbaciones. Esta característica es ampliamente utilizada en electrónica digital para memorizar información. El paso de un estado a otro se realiza variando sus entradas. Dependiendo del tipo de dichas entradas los biestables se dividen en:
- Asíncronos: sólo tienen entradas de control.
- Síncronos:
además de las entradas de control posee una entrada de sincronismo o de
reloj.
Memoria :
Los dispositivos o unidades de almacenamiento de datos son componentes
que leen o escriben datos en medios o soportes de almacenamiento, y juntos
conforman la memoria o almacenamiento secundario de la computadora.
Estos dispositivos realizan las operaciones de lectura o escritura de los
medios y soportes donde se almacenan o guardan, lógica y físicamente, los
archivos de un sistema informático
Microcontrolador:
Un microcontrolador (abreviado μC, UC o MCU) es un circuito integrado programable, capaz de ejecutar las órdenes grabadas en su memoria. Está compuesto de varios bloques funcionales, los cuales cumplen una tarea específica. Un microcontrolador incluye en su interior las tres principales unidades funcionales de una computadora: unidad central de procesamiento,memoria y periféricos de entrada/salida.
Puertas logicas:
Para la implementación
de los circuitos digitales, se utilizan puertas logicas (AND, OR y NOT),
construidas generalmente a partir de transistores. Estas puertas siguen el
comportamiento de algunas funciones booleanas.
Según el propósito de los sistemas digitales, se clasifican en: a) sistemas
de propósitos especiales y b) sistemas de propósitos generales. Estos últimos permiten
el cambio de su comportamiento mediante la programación de algoritmos de
soluciones de problemas específicos.
Dispositivos de potencia
MOSFET de potencia:
El transistor de efecto de campo metal-óxido-semiconductor o MOSFET es un transistor utilizado para amplificar o conmutar señales electrónicas. Es el transistor más utilizado en la industria microelectrónica, ya sea en circuitos analógicos o digitales.
MOSFET de potencia:
El transistor de efecto de campo metal-óxido-semiconductor o MOSFET es un transistor utilizado para amplificar o conmutar señales electrónicas. Es el transistor más utilizado en la industria microelectrónica, ya sea en circuitos analógicos o digitales.
IGBT
(Insulated Gate Bipolar Transistors):
El transistor bipolar de puerta aislada es
un dispositivo semiconductor que generalmente se aplica como interruptor
controlado en circuitos de electrónica de potencia. Este dispositivo
posee la características de las señales de puerta de los transistores de efecto
de campo con la capacidad de alta corriente y bajo voltaje de saturación
del transistor bipolar, combinando una puerta aislada FET para la entrada
de control y un transistor bipolar como interruptor en un solo dispositivo
Los transistores IGBT han permitido desarrollos que no habían sido viables hasta entonces, en particular en los Variadores de frecuencia así como en las aplicaciones en maquinas eléctricas y convertidores de potencia que nos acompañan cada día y por todas partes.
Diodos de potencia: Sus terminales son ánodo y cátodo. – Conduce sólo cuando Va > Vk (equivale a un cable). – Si Vk > Va el diodo no conduce (equivale a un circuito abierto)
Tiristores:
Es un componente electrónico constituido por elementos semiconductores que utilizan realimentacion interna para producir una conmutación. Los materiales de los que se compone son de tipo semiconductor, es decir, dependiendo de la temperatura a la que se encuentren pueden funcionar como aislantes o como conductores. Son dispositivos unidireccionales porque solamente transmiten la corriente en un único sentido. Se emplea generalmente para el control de potencia eléctrica .
Los transistores IGBT han permitido desarrollos que no habían sido viables hasta entonces, en particular en los Variadores de frecuencia así como en las aplicaciones en maquinas eléctricas y convertidores de potencia que nos acompañan cada día y por todas partes.
Diodos de potencia: Sus terminales son ánodo y cátodo. – Conduce sólo cuando Va > Vk (equivale a un cable). – Si Vk > Va el diodo no conduce (equivale a un circuito abierto)
Tiristores:
Es un componente electrónico constituido por elementos semiconductores que utilizan realimentacion interna para producir una conmutación. Los materiales de los que se compone son de tipo semiconductor, es decir, dependiendo de la temperatura a la que se encuentren pueden funcionar como aislantes o como conductores. Son dispositivos unidireccionales porque solamente transmiten la corriente en un único sentido. Se emplea generalmente para el control de potencia eléctrica .
TBJ de potencia (Transistores bipolares de juntura):
es un dispositivo electrónico de estado solido consistente en dos uniones PN muy cercanas entre sí, que permite controlar el paso de la corriente a través de sus terminales. La denominación de bipolar se debe a que la conducción tiene lugar gracias al desplazamiento de portadores de dos polaridades (huecos positivos y electrones negativos), y son de gran utilidad en gran número de aplicaciones ; pero tienen ciertos inconvenientes, entre ellos su impedancia de entrada bastante baja.
Equipos de medición
Los equipos
de medición de electrónica son el conjunto de equipos que se
utilizan para realizar mediciones de dispositivos electrónicos. Pueden servir
para crear estímulos, para capturar respuestas, para enrutar la señal, etc.
Voltimetro - Miden voltaje.
Amperimetro - Miden corriente eléctrica.
Ohmetro - Miden resistencia.
Multimetro - Miden voltaje, resistencia y corriente eléctrica.
RESUMEN
La electrónica actual se divide en 3 partes que
son:
Electrónica de potencia
Electrónica de potencia
·
Electrónica de control
·
Telecomunicaciones
Los principales usos de los circuitos
electrónicos, son el control, el procesado, la distribución de información, la
conversión y la distribución de la energía eléctrica.
Los Sistemas electrónicos son un conjunto de circuitos que interactuan entre si para obtener un resultado. A través del cual el sistema recibe la información que va a procesar o las variables que determinan su funcionamiento.
Los sistemas de mando son los que reciben ordenes desde los elementos de entrada y actúa sobre los elementos de salida.
Sin embargo los sistemas de regulación son aquellos que reaccionan para reparar las fallas existentes.
Los Sistemas electrónicos son un conjunto de circuitos que interactuan entre si para obtener un resultado. A través del cual el sistema recibe la información que va a procesar o las variables que determinan su funcionamiento.
Los sistemas de mando son los que reciben ordenes desde los elementos de entrada y actúa sobre los elementos de salida.
Sin embargo los sistemas de regulación son aquellos que reaccionan para reparar las fallas existentes.
En un circuito electrónico pueden intervenir
muchos elementos diferentes. Los más habituales son:
Resistencias
Condensadores
Diodos
Transistores
La tensión eléctrica es
una magnitud física la cual cuantifica la diferencia de
potencial eléctrico entre 2 puntos
Existen dos tipos de tensión eléctrica, la
tensión continua y la tensión alterna, que provocan que circule una intensidad
continua o alterna.
La corriente eléctrica o intensidad eléctrica es
el flujo de carga eléctrica por unidad de tiempo que recorre un
material.
Resistencia eléctrica es toda oposición que encuentra la corriente a
su paso por un circuito eléctrico cerrado, frenando el libre flujo de
circulación de las cargas eléctricas o electrones. Cualquier dispositivo o
consumidor conectado a un circuito eléctrico representa en sí una carga,
resistencia u obstáculo para la circulación de la corriente eléctrica.
En la electrónica se utilizan 3 tipos de dispositivos los cuales
denominamos como análogos, digitales y de potencia.
Algunos ejemplos de dispositivos análogos son:
Condensador
Diodo
Diodo Zener
Bobina
Potenciometro
Alguno ejemplos de dispositivos digitales son:
Biestable (sincronos y asíncronos)
|
Memoria
Microcontrolador
Puertas lógicas (AND, OR y NOT)
Algunos
ejemplos de dispositivos de potencia son:
Diodos de
potencia
Tiristores
Transistores
bipolares de juntura
MOSFET
IGBT
En
la electrónica existen los llamados equipos de medición los
cuales los usamos pasa saber cuales son las corrientes, resistencias
y voltajes que corren en los lugares que necesitemos saber ya sea
para conocer el dispositivo o para encontrar alguna falla.
Algunos
ejemplos de equipos de medición son:
Voltimetro -
Miden voltaje
Ohmetro -
Miden resistencia.
Amperimetro -
Miden corriente eléctrica.
Multimetro -
Miden voltaje, resistencia y corriente eléctrica.
CUESTIONARIO
1.
¿En que
partes se divide la electrónica actual?
Electrónica de potencia
Electrónica de control
Telecomunicaciones
2.
¿Cuales son los principales usos de los circuitos electrónicos?
son el control, el
procesado, la distribución de información, la conversión y la distribución de
la energía eléctrica.
3.
¿Que son los Sistemas electrónicos?
son un conjunto de circuitos que interactuan entre si para obtener un resultado. A través del cual el sistema recibe la información que va a procesar o las variables que determinan su funcionamiento.
son un conjunto de circuitos que interactuan entre si para obtener un resultado. A través del cual el sistema recibe la información que va a procesar o las variables que determinan su funcionamiento.
4. ¿Que
sistemas electrónicos existen?
Los sistemas de
mando son los que reciben ordenes desde los elementos de entrada
y actúa sobre los elementos de salida.
Sin embargo los sistemas
de regulación son aquellos que reaccionan para reparar las
fallas existentes.
5. ¿Que es a tensión eléctrica?
La tensión eléctrica es una magnitud física la cual cuantifica la diferencia de potencial eléctrico entre 2 puntos
6. ¿que tipos de tensiones existen?
Existen dos tipos de tensión eléctrica, la tensión continua y la tensión alterna, que provocan que circule una intensidad continua o alterna.
7. ¿Que es la corriente eléctrica?
La corriente eléctrica o intensidad eléctrica es el flujo de carga eléctrica por unidad de tiempo que recorre un material.
8. ¿Que es la resistencia eléctrica?
es toda oposición que encuentra la corriente a su paso por un circuito eléctrico cerrado, frenando el libre flujo de circulación de las cargas eléctricas o electrones.
9. ¿Que dispositivos análogos existen?
Condensador
Diodo
Diodo Zener
Bobina
Potenciometro
10. ¿Que dispositivos digitales existen?
|
Biestable (sincronos
y asíncronos)
|
Memoria
Microcontrolador
Puertas lógicas (AND, OR y NOT)
11. ¿Que dispositivos de potencia existen?
Diodos de potencia
Tiristores
Transistores bipolares de juntura
MOSFET
IGBT
12. ¿Que son los equipos de medición?
los usamos pasa saber cuales son las
corrientes, resistencias y voltajes que corren en los lugares
que necesitemos saber ya sea para conocer el dispositivo o para
encontrar alguna falla.
13. ¿Que equipos de medición existen?
Voltimetro - Miden voltaje
Ohmetro - Miden resistencia.
Amperimetro - Miden corriente eléctrica.
Multimetro - Miden voltaje, resistencia y corriente eléctrica.
Bibliografia
http://www.etitudela.com/Electrotecnia/principiosdelaelectricidad/tema1.2/contenidos/01d569940f0a8f305.html
http://www.asifunciona.com/electrotecnia/ke_resistencia/ke_resistencia_1.htm
http://www.asifunciona.com/electrotecnia/ke_corriente_electrica/ke_corriente_electrica_1.htm
